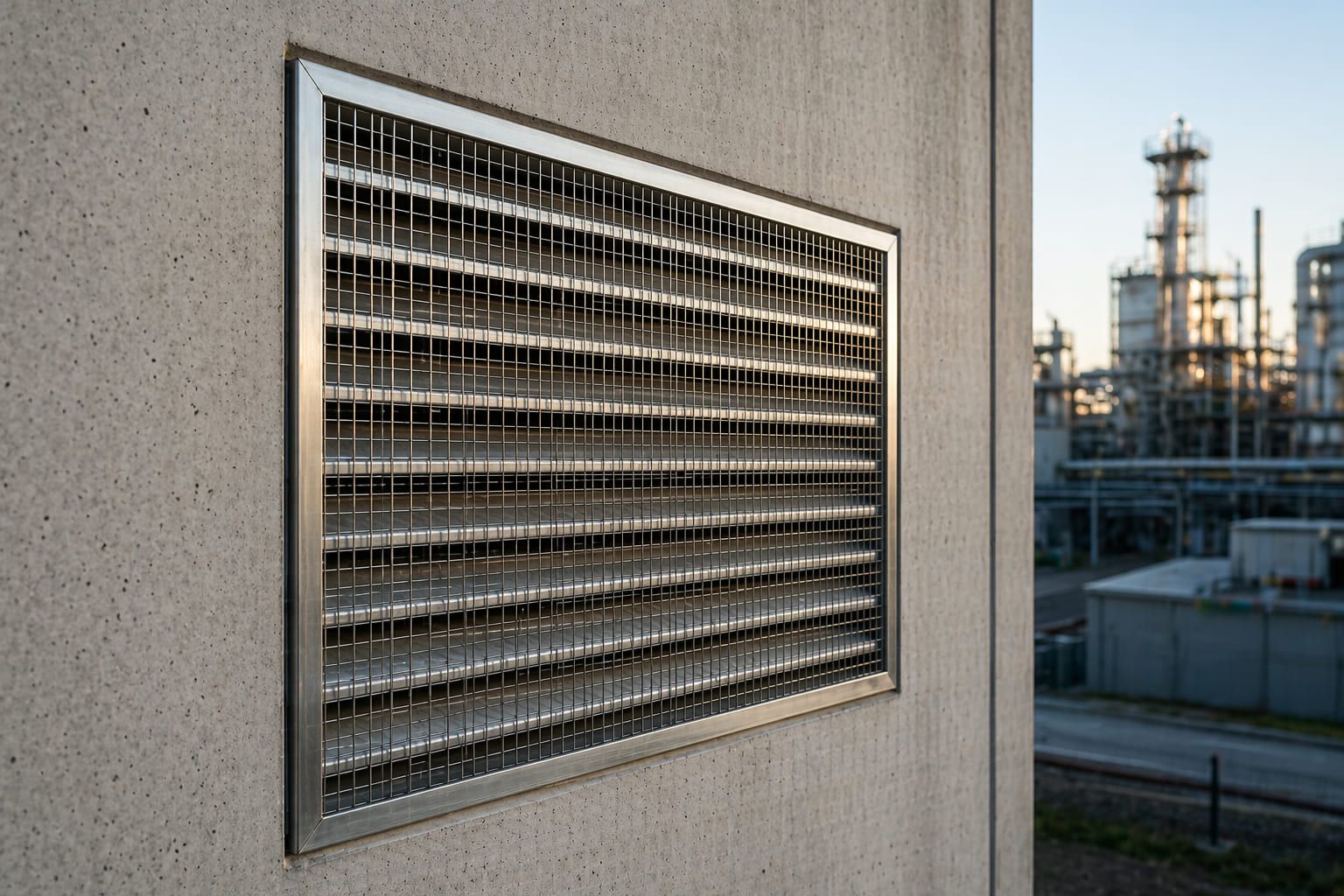

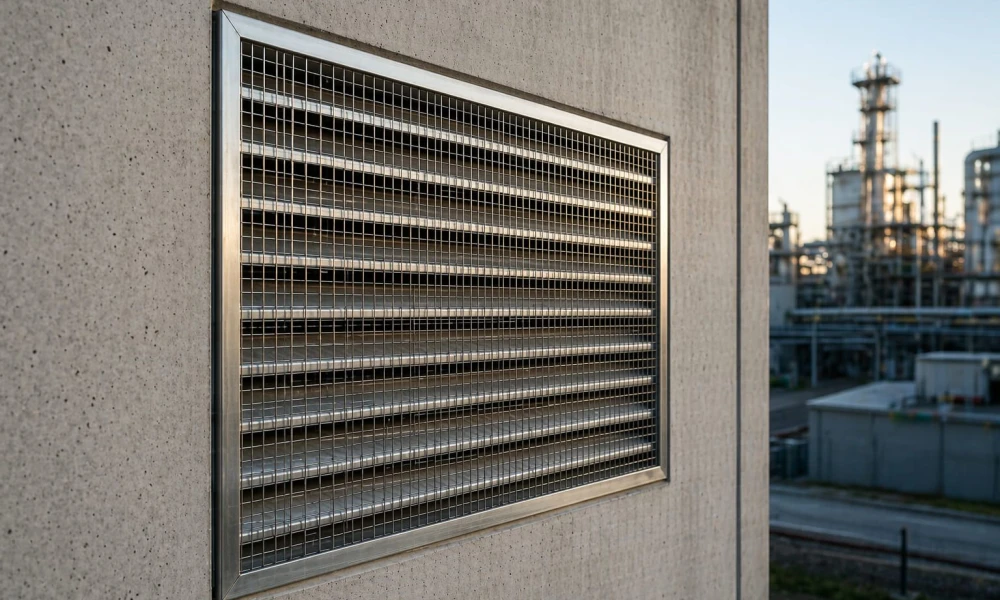

Siatki metalowe są obecne w instalacjach HVAC w wielu miejscach jednocześnie — jako zabezpieczenie czerpni przed ptakami i gryzoniami, jako osłona otworów wentylacyjnych przed owadami, jako element ochrony mechanicznej wyrzutni czy wstępnego zatrzymywania zanieczyszczeń w instalacjach przemysłowych. Każde z tych zastosowań stawia przed siatką inne wymagania, a dobór „na oko" ma zwykle swoje konsekwencje: opory przepływu, hałas instalacji, przedwczesne zapychanie filtrów właściwych. O tym, co naprawdę decyduje o właściwym wyborze, mówią cztery konkretne parametry techniczne — i ich wzajemne zależności.
Współczynnik wolnej powierzchni — parametr, od którego zacząć
Współczynnik wolnej powierzchni (ang. open area ratio) to stosunek łącznej powierzchni otworów do całkowitej powierzchni siatki, wyrażony w procentach. To on — nie samo oczko — decyduje bezpośrednio o tym, jak bardzo siatka ogranicza przepływ powietrza przez instalację, i właśnie od niego należy zaczynać dobór.
W zastosowaniach, gdzie priorytetem jest swobodna cyrkulacja powietrza, współczynnik powinien przekraczać 50%. Wartości między 30 a 50% sprawdzają się tam, gdzie siatka ma jednocześnie chronić i przepuszczać — na przykład jako bariera przed owadami przy zachowaniu dobrego przepływu. Poniżej 30% instalacja wchodzi w obszar precyzyjnej filtracji, gdzie opory są wysokie i muszą być uwzględnione przy projektowaniu układu.
Błąd przy doborze siatki do HVAC polega często na skupieniu się wyłącznie na rozmiarze oczka i pominięciu współczynnika wolnej powierzchni. Zanieczyszczenia gromadzące się na siatce o niewystarczającym współczynniku szybko powodują dodatkowy opór aerodynamiczny. Instalacja zaczyna hałasować, wydajność wentylacji spada, a filtry właściwe zużywają się szybciej, niż powinny. W układach przemysłowych oznacza to wymierne straty energetyczne i powtarzające się koszty serwisowe.
Warto pamiętać, że współczynnik wolnej powierzchni nie jest parametrem niezależnym — wynika zarówno z rozmiaru oczka, jak i średnicy drutu. Nie można go poprawić, zmieniając tylko jeden z tych elementów.
Wielkość oczka, średnica drutu i materiał
Trzy kolejne parametry tworzą układ naczyń połączonych. Zmiana każdego z nich wpływa na pozostałe, dlatego dobór warto traktować jako całość, a nie serię niezależnych decyzji.
Oczko — co ma zatrzymać, co przepuścić
Rozmiar oczka wynika z funkcji, którą siatka ma pełnić. Ochrona przed owadami latającymi wymaga oczka rzędu 1–2 mm — wystarczającego, by zatrzymać większość gatunków, nie wywołując przy tym znaczących oporów przepływu. Zabezpieczenie czerpni przed ptakami to zazwyczaj oczka w zakresie 20–30 mm: na tyle duże, by przepływ był swobodny, na tyle małe, by uniemożliwić przedostanie się ptaków. W instalacjach przemysłowych, gdzie siatka ma pełnić funkcję wstępnej filtracji drobnych cząstek pyłu unoszących się w powietrzu, dobiera się oczka poniżej 1 mm — ale kosztem wyraźnie wyższych oporów, co z góry wymaga uwzględnienia w projekcie instalacji.
Kształt oczka ma również znaczenie praktyczne. Oczka kwadratowe, charakterystyczne dla siatek tkanych, zapewniają jednorodny przepływ i łatwy do przewidzenia opór. Prostokątne mogą być preferowane w konfiguracjach, gdzie przepływ odbywa się głównie w jednym kierunku.
Drut i materiał — wytrzymałość, korozja, środowisko instalacji
Średnica drutu wpływa jednocześnie na wytrzymałość mechaniczną siatki i — przy stałym oczku — na współczynnik wolnej powierzchni. Grubszy drut to mocniejsza konstrukcja, ale jednocześnie mniejszy udział otworów. W instalacjach HVAC siatka rzadko przenosi istotne obciążenia, więc grubszy drut wybiera się głównie tam, gdzie ryzyko uszkodzenia fizycznego jest wysokie — na przykład na czerpniach w halach przemysłowych.
Wybór materiału jest często ważniejszy niż wybór geometrii. Stal czarna sprawdza się wyłącznie w warunkach suchych i bez narażenia na korozję — w instalacjach zewnętrznych lub w pomieszczeniach wilgotnych ulega szybkiej degradacji. Stal ocynkowana zapewnia przyzwoitą odporność na korozję atmosferyczną i wystarczy w większości standardowych instalacji budowlanych. Stal nierdzewna jest konieczna wszędzie tam, gdzie instalacja pracuje w chemicznie agresywnym środowisku, przy podwyższonej wilgotności lub gdy wymagania higieniczne są zaostrzone — jak w systemach wentylacji pomieszczeń produkcji spożywczej czy farmaceutycznej. Wyższa cena materiału jest w tych przypadkach uzasadniona znacznie dłuższą żywotnością bez konieczności wymiany. Szeroki wybór siatek nierdzewnych o różnych parametrach drutu i oczka zapewnia Metalex jako producent siatek metalowych https://metalex.gliwice.pl/ z wieloletnim doświadczeniem w realizacji projektów przemysłowych.
Który typ siatki metalowej pasuje do jakich zastosowań HVAC
Trzy główne typy siatek metalowych mają w instalacjach wentylacyjnych i klimatyzacyjnych różne naturalne zastosowania, wynikające z ich budowy i właściwości mechanicznych.
Siatki tkane i plecione trafiają najczęściej do ochrony czerpni, osłon kratek wentylacyjnych i zabezpieczeń przed owadami — regularność splotu zapewnia jednorodny, przewidywalny przepływ i pozwala precyzyjnie kontrolować rozmiar oczka. Siatki karbowane, o grubszej konstrukcji i większych oczkach (5–50 mm), sprawdzają się w instalacjach przemysłowych jako osłony maszynowni i zabezpieczenia dużych otworów wentylacyjnych, gdzie ważna jest wytrzymałość mechaniczna przy zachowaniu swobodnego przepływu. Siatki zgrzewane — sztywne, z regularnym połączeniem punktowym — stosowane są przede wszystkim jako kratki ochronne na czerpniach i wyrzutniach, gdzie priorytetem jest odporność na uszkodzenia mechaniczne, nie precyzyjna kontrola oczka. Wszystkie wymienione typy, w różnych materiałach i zakresach parametrów, obejmuje asortyment siatek metalowych https://metalex.gliwice.pl/oferta/siatki-metalowe dostępny z możliwością cięcia na wymiar.
Dobór siatki do systemu HVAC to zawsze kompromis między przepustowością a funkcją ochronną. Właściwa kolejność to: najpierw zdefiniować wymagany współczynnik wolnej powierzchni, następnie dobrać oczko do rodzaju zatrzymywanych zanieczyszczeń, a na końcu dopasować materiał do warunków środowiskowych instalacji. Odwrócenie tej kolejności i wybór siatki bez uwzględnienia oporów przepływu to najczęstsze źródło problemów, które ujawniają się dopiero po uruchomieniu instalacji.
